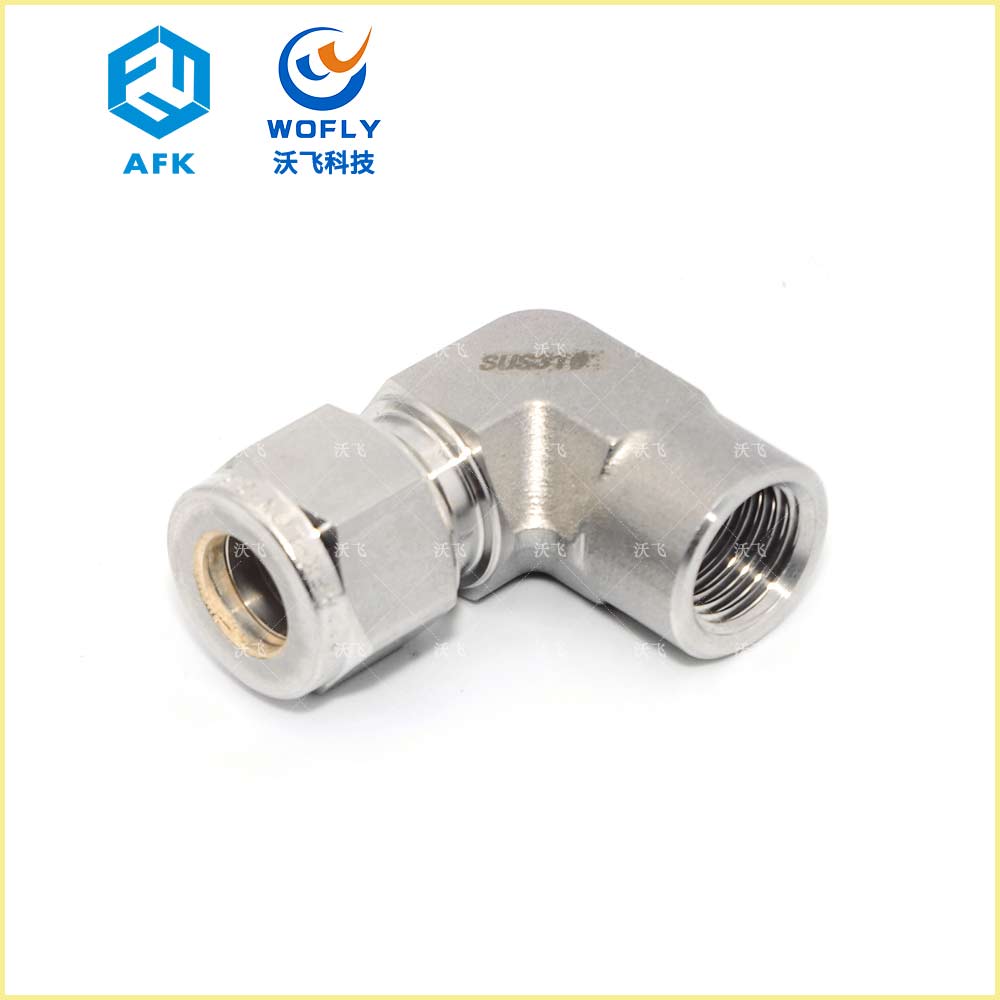

卡套式管接頭由三部分組成：接頭體、卡套、螺母。當卡套和螺母套在鋼管上插入接頭體后，旋緊螺母時，卡套前端外側與接頭體錐面貼合，內刃均勻地咬入無縫鋼管，形成有效密封。其安裝簡便，耐壓高，故而得到廣泛應用。

優點

卡套接頭具有連接牢靠、耐壓能力高、耐溫性、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。


工作原理

卡套接頭的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端。因而它是煉油、化工、石油、天然氣、食品、制藥、儀器儀表等系統自控裝置管路中的一種較為先進的連接件。適用于油、氣、水等介質管路連接。


制造標準：GB3733.1～3765-83


公稱壓力：0.1MPa~15MPa

適用溫度：≤450℃

適用介質：油、水、氣等非腐蝕性或有腐蝕性介質

制造材料：304 316

配管：Φ4～Φ42的普通級精度無縫鋼管

錐管螺紋：ZG,G,NPT等
